应用:晶圆检测系统、贴片机、倒晶封装/固晶机、焊线机、PCB 测试机、气浮轴承系统、三次元测量机、光学设备生产、医疗器械、通用自动化系统、精密 3D 打印、用于 LDI 曝光机进行IC载板、FPC、HDI板和多层板数字成像
产品特点 无吸力 电机优选搭配气浮轴承 速度稳定性优于 0.1% 有效负载较小但需要较高运动速度和加速度的应用 温升抑制到:0.15°C/W 推力波动:小于 0.5% 无铁芯技术 无齿槽力 高持续推力和峰值力 霍尔传感器模块可选 高电机常数 推力范围广 选配:强制空气冷却 |
结构特点 无铁芯技术，无齿槽力 高持续推力和峰值力 霍尔传感器模块可选 体积小，高电机常数 推力范围广，规格种类齐全 持续推力 :26N~850N 峰值推力 :144N~4250N |
电机型号 | 单位 | ZWU-30A-1 | ZWU-30A-2 | ZWU-30A-3 | ZWU-30A-4 | ZWU-30A-5 |
绕组代号 | S | S | S | S | S | |
性能参数 | ||||||
最大推力 | N | 144 | 288 | 432 | 576 | 720 |
连续推力 | N | 26 | 52 | 78 | 104 | 130 |
最大功率 | W | 4320 | 3802 | 3318 | 2592 | 2074 |
连续功率 | W | 874 | 874 | 842 | 811 | 811 |
正向吸力 | N | 0 | 0 | 0 | 0 | 0 |
电气特性 | ||||||
最大电流 | Arms | 14.3 | 14.3 | 14.3 | 14.3 | 14.3 |
连续电流 | Arms | 2.54 | 2.54 | 2.54 | 2.54 | 2.54 |
推力常数 | N/Arms | 10.24 | 20.47 | 3.74 | 40.94 | 51.18 |
线反电动势 | Vpeak/ (m/s) | 8.00 | 16.00 | 24.00 | 32.00 | 40.00 |
线电阻 | Ohms | 2.0 | 4.2 | 6.4 | 8.0 | 11.3 |
线电感 | mH | 0.763 | 1.57 | 2.52 | 3.4 | 2.65 |
时间常数 | ms | 0.38 | 0.38 | 0.24 | 0.42 | 0.24 |
电机常数 | N/Sqrt (W) | 5.57 | 7.88 | 9.65 | 11.14 | 12.46 |
最高线圈温度 | ℃ | 100 | 100 | 100 | 100 | 100 |
最大端电压 | VDC | 310 | 310 | 310 | 310 | 310 |
机械特性 | ||||||
初级长度 | mm | 61 | 121 | 181 | 241 | 301 |
初级质量 | Kg | 0.15 | 0.3 | 0.45 | 0.6 | 0.75 |
次级质量 | Kg/m | 11 | 11 | 11 | 11 | 11 |
电磁周期 | mm | 30 | 30 | 30 | 30 | 30 |

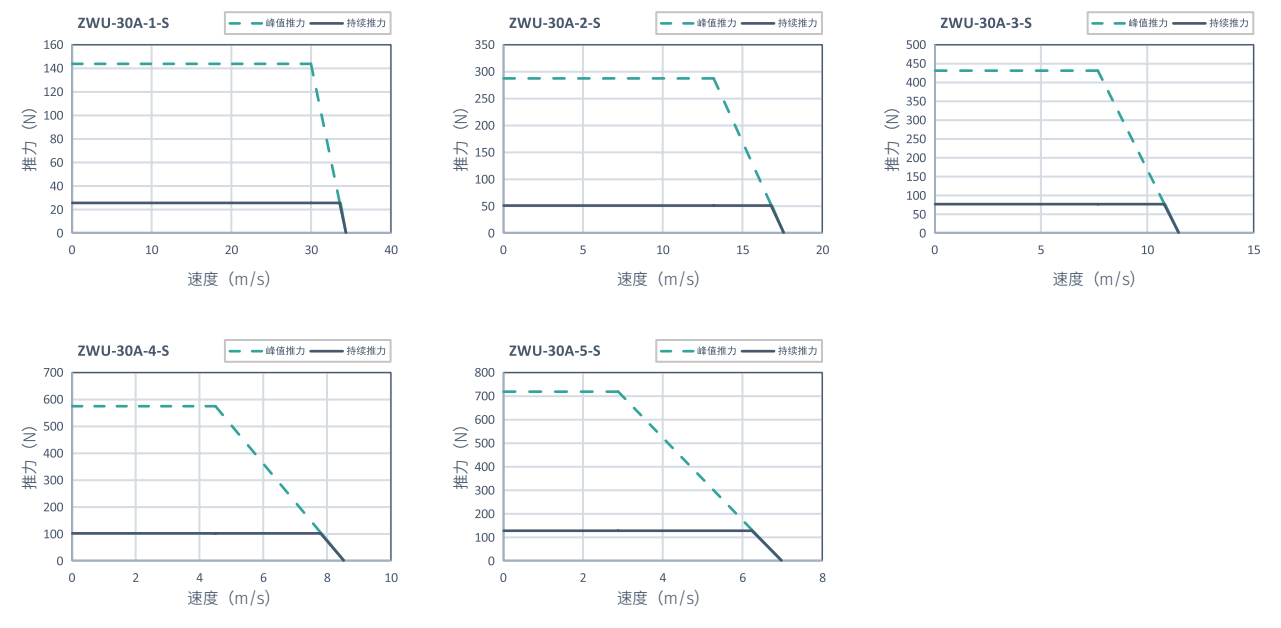

FV曲线@310V |
|

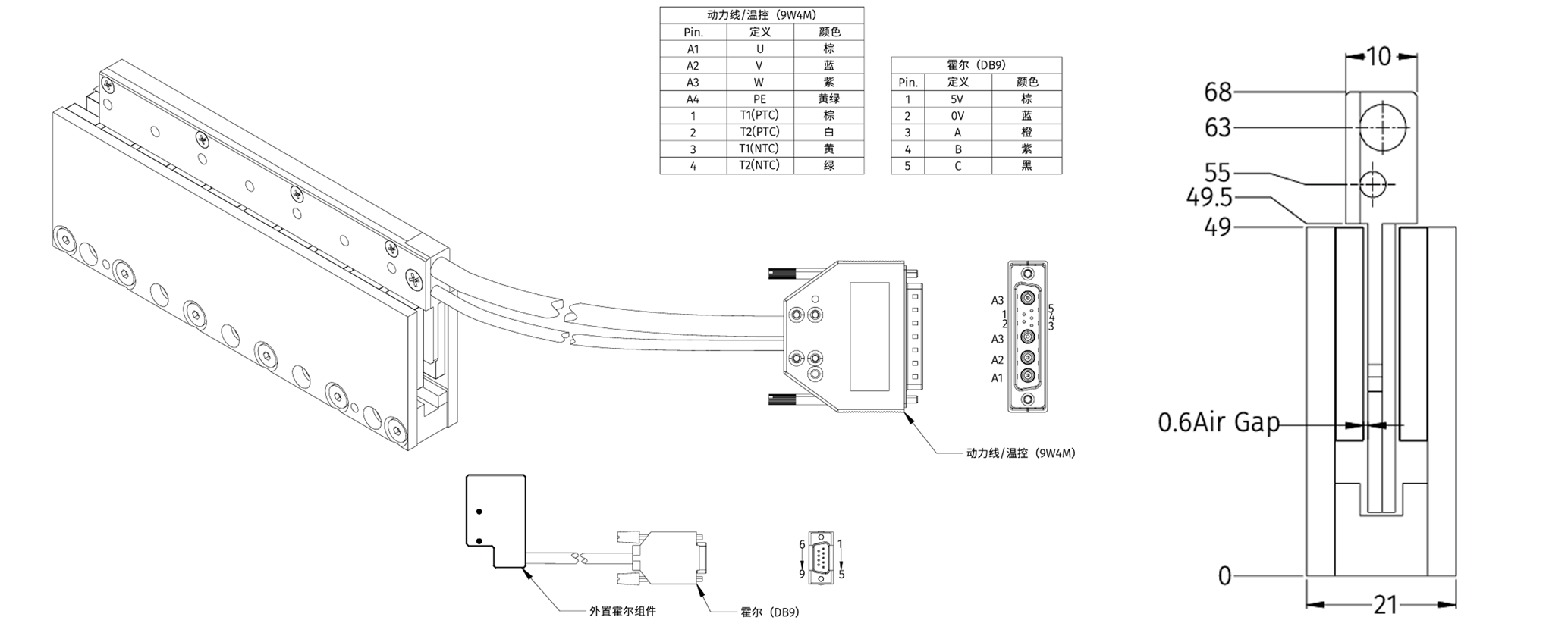

外形尺寸 |
|

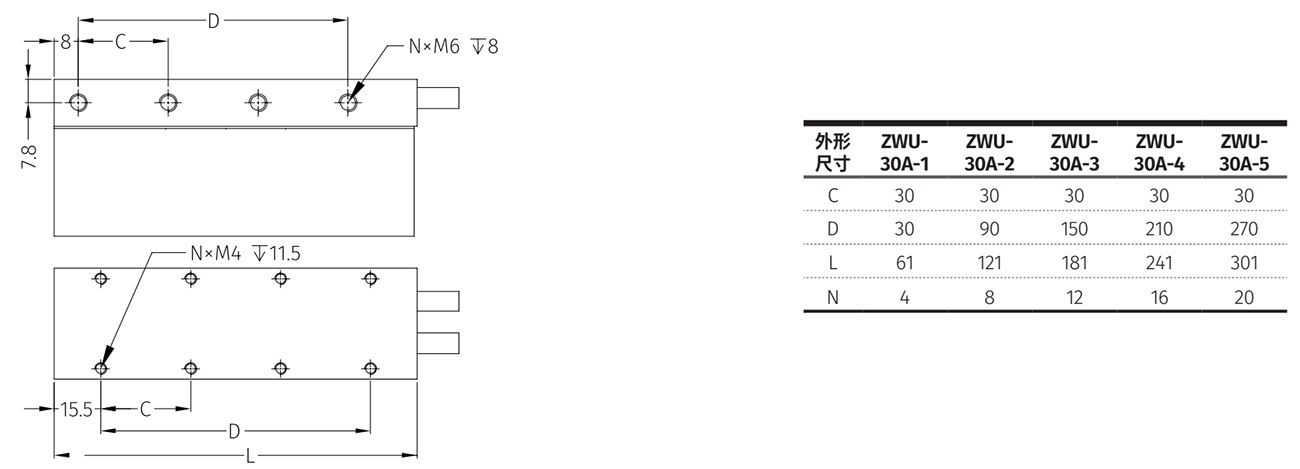

线圈尺寸 |
|

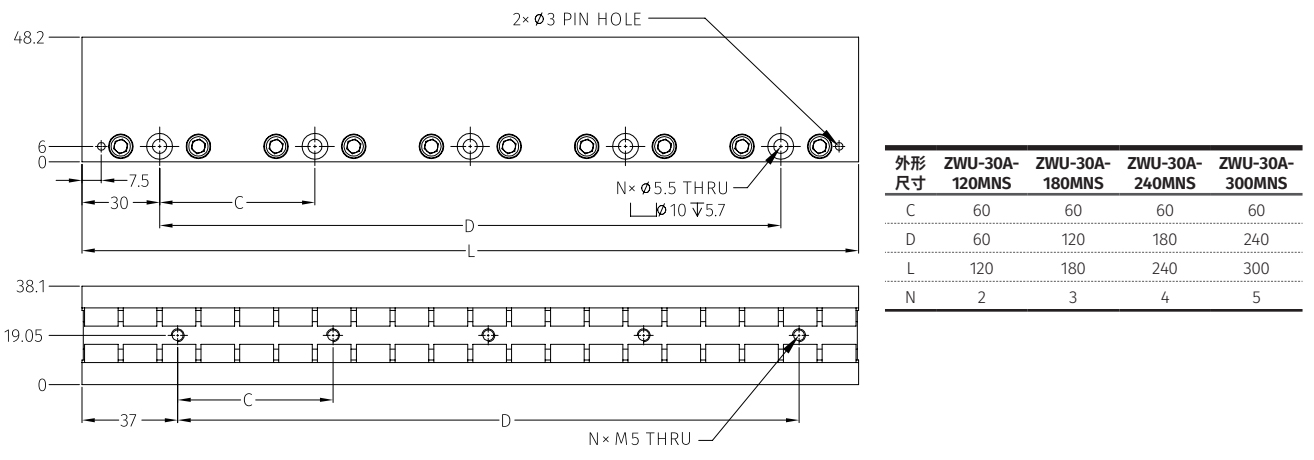

磁轨尺寸 |
|
